Le microscope
caractéristique d'un microscope
intervalle optique
noté Δ
constant
F1'F2
grandissement de l'objectif
noté γ1
A1B1/AB
Grossissement
G= α'/α
α: angle de vision à l’œil nu de l'objet à dm (25cm)
tan(α)= AB/OA= AB/DM
tan(α)=α
α= 4AB
diametree apparent
α': angle de vision de l'image A2B2 de l'objet au travers le microscope

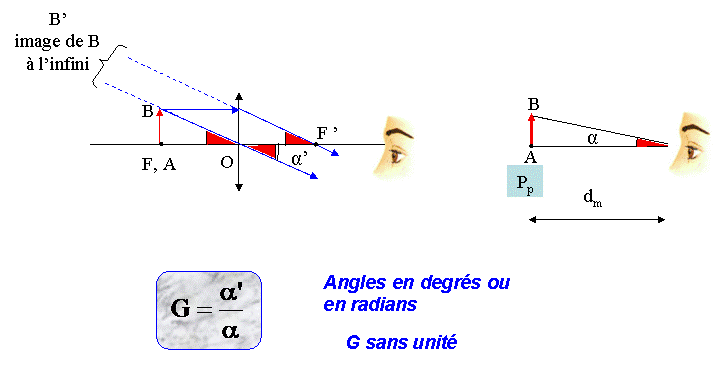

https://www.ilephysique.net/img/forum_img/0277/forum_277211_1.gif
γ1*Goculaire
G= Δ/4f1'*f2'
tan(α')= α'
α'= A1B1/O2A1= A1B1/f2'
pouvoir de résolution
angle minimal
2 objet les plus proche distinguable
centre de son objectif
seul contrainte
diffraction
par le diamètre de l'objectif
+diamètre objectif élevé
-diffraction importante
+pouvoir de résolution faible
https://www.geogebra.org/m/dTaTkVR9
α= 1.22*λ/D
λ: longueur d'onde de la lumière utilisé
D: diamètre de l'objectif
α: pouvoir de résolution
l'objet microscope
constitution
https://images.nagwa.com/figures/explainers/685170957949/1.svg
modélisation d'un microscope
https://cdn-blog.superprof.com/blog_ressources_fr/wp-content/uploads/2010/10/principe-microscope-optique.jpg
oculaire
f': ordre du cm
notée f2'
image virtuelle et renversée
image definitive
A2B2
objectif
f': très courte (mm)
notée f1'
image réelle et renversée et agrandiie
image intérmédiaire
A1B1
image à l'infini
pas d'effort d'accomodation
microscope à force atomique
pointe balaie la surface à observer
pointe se tord: réflexion de la lumière caractéristique
