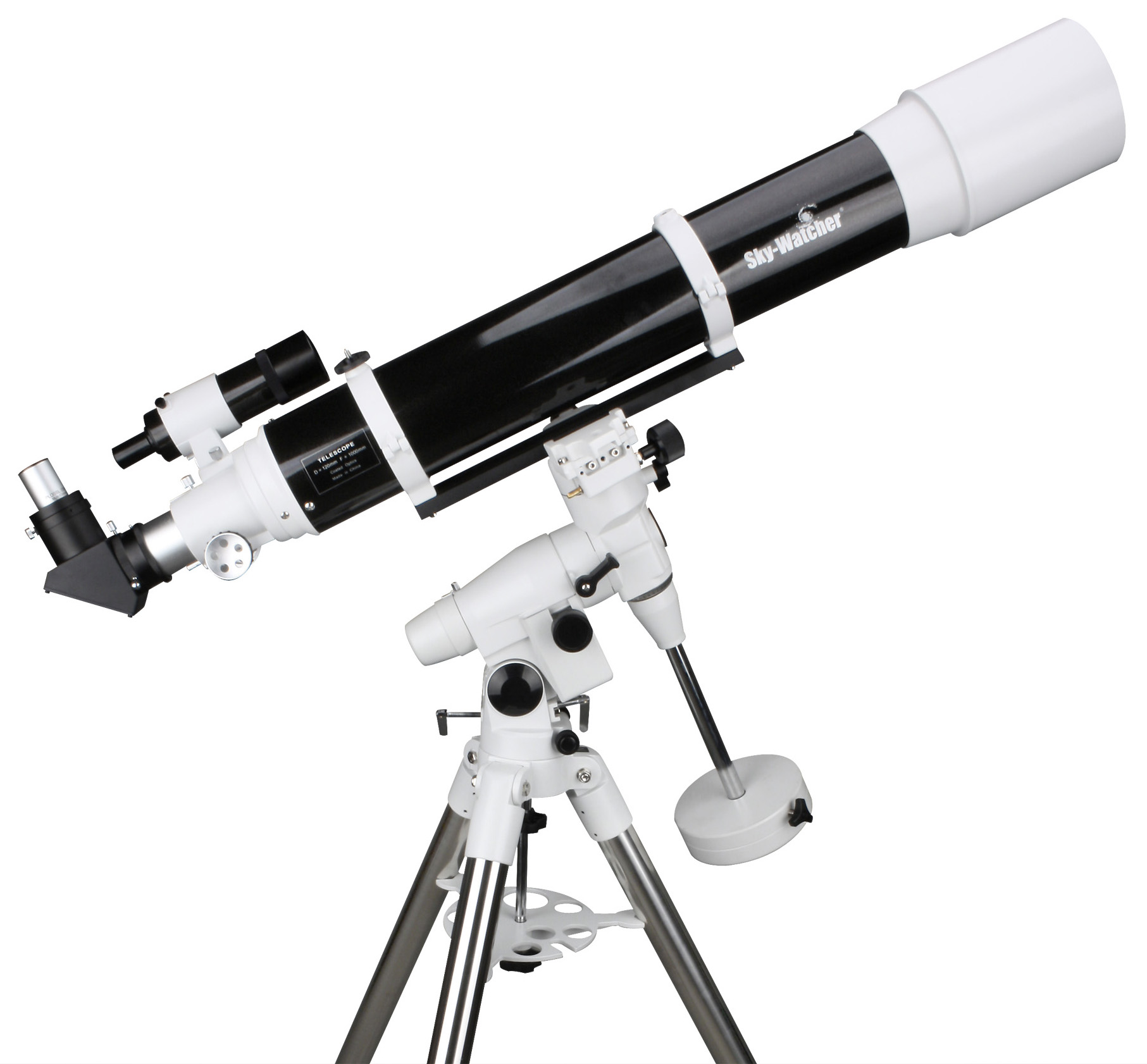

LA LUNETTE ASTRONOMIQUE
constitution de la lunette astronomique
deux parties optiques
système optique du côté de l'objet
objectif de la lunette
système optique du côté de l'oeil de l'observateur
oculaire de la lunette
grossissement de la lunette astronomique
définition
le diamètre angulaire de l'image définitive est plus élevé que celui de l'objet
G= θ2/ θo
G= grossissement de la lunette θo:diamètre de l'objet vu à l'œil nu à la distance dm=25cm θ2: diamètre apparent de l'image vue à travers la lunette
en fonction de la distance focale de l'objectif et de l'oculaire
triangle rectangle O1F1'B1
tan θo~ θo=A1B1/O1A1=A1B1/f1'
G=A1B1/F2'/A1B1/f1'=f1'/f2'=fobjectif/foculaire
triangle rectangle O2F2B1
tan θ2~ θ2=A1B1/O2F2=A1B1/f2'
pour augmenter le G de la lunette
il faut réduire la distance focale de l'oculaire
baisse de la luminosité des images et une réduction du champ
pouvoir de résolution
l'angle minimal entre 2 points objets dont on peut distinguer les images
limité par la diffraction du faisceau de lumiere entrant dans l'objectif
plus l'objectif a un grand diamètre
moins la diffraction est importante
meilleure est la résolution
donc + l'angle est petit
modèle optique de la lunette astronomique
objet observé
très grand et très lointain
AoBo à l'infini
par une lentille convergente
de centre optique O1 et de distance focale f1'
par une lentille convergente
de centre optique O2 et de distance focale f2'
formation d'une image finale
doit se trouver à l'infini
pour être observée sans effort d'accommodation
condition réalisée lorsque la lunette est mise au point
afocal
résumé du principe
l'objet est à l'infini, l'image définitive à l'infini
lorsque le foyer image F1' de l'objectif et le foyer objet F2 de l'oculaire sont confondus alors
l'objectif donne de AoBo une image A1B1
réelle, renversée située sur le PFI de l'objectif
l'image intermédiaire A1B1 est un objet pour l'oculaire placé dans son PFO
https://images-schoolmouv-cours.s3.eu-west-1.amazonaws.com/t-fnx-spc-c29-img12.png?1649944589117
AoBo objet à l'infini
A1B1 image intermédiaire rétrécie et renversée
A2B2 à l'infini et renversée
