Data Communication& Networks - Coggle Diagram

- - - - Sender

        Receiver

        Message

        Protocol บอกลักษณะข้อมูล

        Medium สื่อกลาง
    - - Simplex - ผู้ส่ง 1 เดียว : keyboards, monitors

        Half-duplex - เป็นได้ทั้งผู้รับ-ผู้ส่ง : walkie-talkies

        Full-duplex - รับ-ส่ง พร้อมๆกัน : telephones
  - - - Network Criteria/เกณฑ์

        Performance

        Reliability

        Security
      - Physical Structure

        Categories of topology

        Mesh - ทุก node เชื่อมถึงกัน :check:Reliability :green_cross:Perfomance

        Star :green_cross:Reliability

        Bus :green_cross:ถ้า traffic เยอะช้า

        Ring - Repeater ปั๊มสัญญาณ

        Hybrid

        Type of Connection

        Point-to-point

        Multipoint
      - Network Models

        OSI - ต้นแบบ by researcher

        TCP/IP - นำ OSI มาใช้ในมาง commercial

        Categories of Network

        Personal Area Network (PAN)

        Local Area Network (LAN) : wirless, wired

        Metropolitan Area Network (MAN)

        Wide Area Network (WAN) : switched, point-to-point by ISP/Operator
      - Protocols and Standards

        de facto ยังไม่รับรอง แต่ผลิตขายแล้ว

        de jure รับรองโดย standard organization
- - - - Layered Architecture
        Link Title

        Physical Layer - ส่ง bit-to-bit โดยแปลงเป็นสัญญาณไฟฟ้า

        Data Link Layer - ข้อมูล=frame มีลักษณะเป็น Hop-to-hop delivery

        Network Layer - ข้อมูล=Packet ต้นทางไปยังปลายทาง

        Transport Layer - แตกเป็น Segments จะได้ไว

        Session Layer - ส่งเป็น Synchronize ส่งเป็น Clock

        Presentation Layer - translation, compression, and encryption

        Application Layer

        TCP/IP

        physical

        data link

        network

        transport

        application

        Addressing
        Link Title

        Physical addresses/MAC ทุกเครื่องต้องมี เปลี่ยนไม่ได้ เป็นเลขฐาน 16 มี 48 bit

        Logical addresses

        Port addresses 16 bit address
- - - - Twisted-pair cable/บิดเกลียว สายโทรศัพท์

        UTP ถูก ไม่มีตัวหุ้ม : RJ-45

        STP แพง มีตัวหุ้ม
      - Coaxial cable สายทีวี

        BNC การหักเหมุมวิกฤต

        Mode

        Multi mode ไกล้ ไม่เสถียร
        Single mode ไกล เสถียร
      - Fiber-optic cable

        SC

        ST ใส่ง่ายกว่า

        MT-RJ เฉพาะ
    - - Radio wave 3 kHz - 300 GHz

        Microwave 3 kHz - 300 GHz

        Infraed 300 GHz - 400 THz
      - Omnidirectional antenna : เสาอากาศ

        Boardcast
      - Unidirectional antennas : ดาวเทียม
  - - - Line coding:!:

        Unipolar - NRZ

        แทนที่ bit ด้วย signal level

        Polar

        NRZ-L - reverse NRZ

        NRZ-I - เป็น 1 inverse

        RZ - เริ่มจาก 0 จาก -1 :arrow_forward: 0/เริ่มจาก 1 จาก 1 :arrow_forward: 0

        Manchester

        Differential Manchester

        Link Title

        Bipolar

        AMI - เช็ค 1

        Pseudoternary - เช็ค 0

        Multilevel

        2B1Q

        Link Title

        8B6T - เช็คตาราง ถ้าไม่ balance inverse ชุดถัดไป

        Link Title

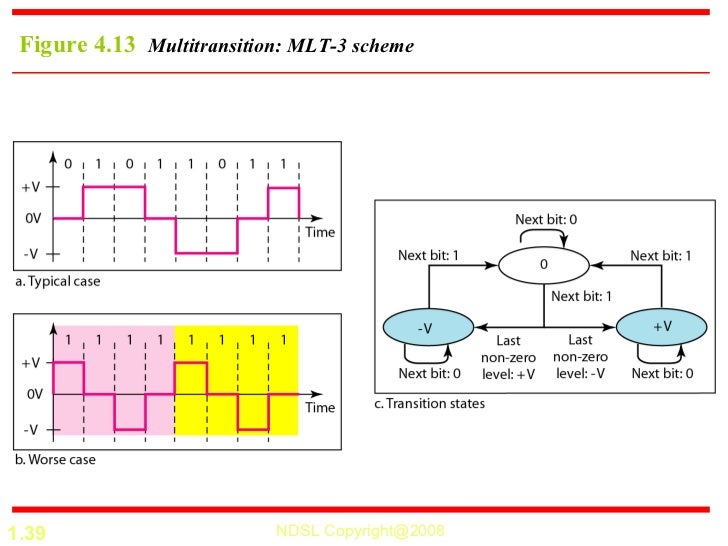

        Multitransition

        MLT-3 - เช็คตาราง

        Link Title
      - Block coding - ดูตาราง
      - Scrambling

        B8ZS

        ถ้ามี 0 แปดตัวติดกัน แทนด้วย 000VB0VB

        ถ้า 1 ก่อนหน้าเป็นบวก V= :heavy_plus_sign: , B= :heavy_minus_sign:

        HDB3

        บิตก่อนหน้าเป็นคู่แทน 000V

        บิตก่อนหน้าเป็นคี่แทน B00V

        Link Title
    - - Pulse Code Modulation (PCM)
      - Delta Modulation (DM)
      - Transmission Modes

        Parallel

        Serial

        Asynchronous

        Synchronous

        Isochronous
  - - - N = S * r
        r = N / S

        S = signal rate/baud rate (Mbaud)

        N = bit rate (Mbps)

        r = bit pre signal element

        L = 2^r

        L = signal element
      - Type

        Amplitude shift keying-ASK

        r = 1 , S = N

        B = bandwidth (kHz)

        d = modulation (0-1)

        Fc = (Max+Min)/2 (ช่วง kHz)

        Frequency shift keying-FSK

        r = 1 , S = N

        2Δf = f2-f1

        Phase shift keying-PSK

        r = 2

        B = bandwidth (MHz)

        d = modulation (0-1)

        :!:Quadrature amplitude modulation-QSM

        ASK+PSK 16 bits
    - - Amplitude modulation - AM
      - Frequency modulation - FM
      - Phase modulation

        คล้าย FM
  - - - Wavelength-division multiplexing - WDM

        Analog
        Fiber-optic
      - Frequency-division multiplexing - FDM

        Analog

        1 channel มีหลาย bandwidth
      - Time-division multiplexing - TDM

        Digital

        Each frame is 3 time slots

        Each time slot duration is T/3 s
    - - protect jamming

        FHSS

        Frequency table

        DSSS
  - - - Circuit-switched networks
      - Packet-switched networks
      - Message-switched networks

        on application layer
