Tecnologia Meccanica uploaded image (Asportazione Di Truciolo…

- - - - Modellazione

        Determinazione Velocità

        Legge di continuità

        Teorema di Bernoulli

        Tempo di riempimento \(t_{MF}\)
      - Temperatura di colata \(T_m\)

        \(T_{p}\) > \(T_{L}\)

        Costo maggiore

        Fluidità maggiore

        Formazione ossidi

        Tempo
      - Parti Sistema colata

        No fomazione ossidi

        Bacino di colata

        Canale distributore

        Attacchi di colata

        Canale colata
      - Il metallo deve raggiungere tutte le regioni della forma prima di solidificarsi
      - Velocità di colata "v"

        Turbolenze

        < 1m/s

        Erosione della forma

        Velocità bassa rischio solidificazione prematura
    - - Proprietà meccaniche (tipologia grano)
      - Tensione termiche di ritiro
      - Tensione Residue
      - Scarsa Precisone dimensionale
      - Scarsa finitura superficiale
      - Problematiche ambientali e energetiche e sicurezza operatore
    - - Solidificazione del metallo

        Alto gradiente di temperatura

        Struttura grano fine

        Riduce disuniformità microstrutturali

        Minor tempo di solidificazione

        Problemi:

        Microsegregazione

        Anisotropia

        Porosità interdendritica

        Tempo solidificazione
        \(t_{TS}\) = \(C_{m} M^{n}\)
      - Fenomeni di ritiro

        Ritiro fase liquida e di solidificazione

        Materozze

        Diagramma di Caine
        \(Y \ge \frac{a}{X-c} +b\)

        c = Velocità di raffreddamento relativa

        b = Coefficiente di contrazione

        Distanza d'influenza:

        Direzione solidificazione

        Microsolidificazione

        Ritiro volumetrico

        Ritiro fase solida

        Ritiro lineare

        Sovradimensionamento del getto
      - Solidificazione direzionale
  - - - Colata centrifuga
      - Colata in conchiglia - stampo metallico
      - Pressofusione
      - Squeeze casting
      - Colata in bassa pressione
      - Colata sottovuoto
        La colata
    - - Colata in sabbia

        Basamenti Motori

        Progettazione

        Raggi di raccordo

        Variazioni di sezione

        Sezioni costanti troppo lunghe

        Pareti troppo sottili
      - Colata in polistirene espanso
      - Microfusione
      - Colata in gesso
      - Shell Molding
- - - - Pressione premilamiera

        Deformazione a rottura
  - - - Video esturiosione alluminio
      - Extrusion Process
    - - Massello chiuso in una cavità, spinto da un pistone esce attraverso una matrice opportunamente sagomata
- - - - Alberi scanalati
    - - Rugosità:
        Formula di Shmalts
        \( R_{max} \approxeq \frac{f^2}{8r_e}\)
      - Attrezzatura

        Metodo di bloccaggio

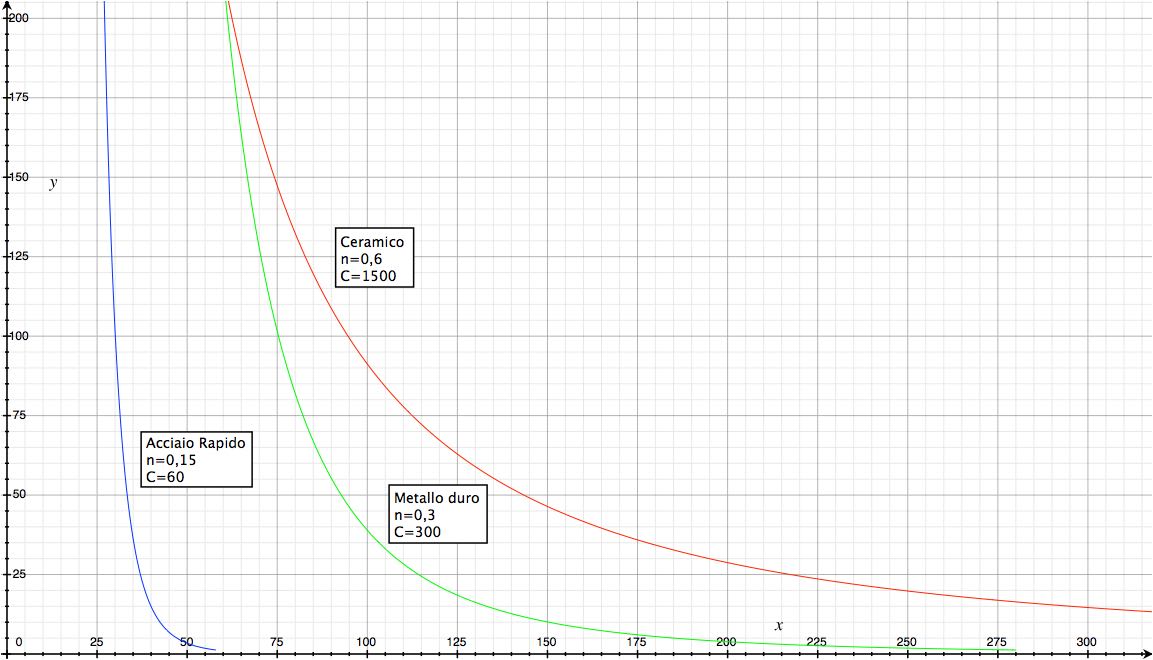

      - Durata Utensile

        \(T^n v_c = C\)

        n e C dati per una condizione di fine servizio

        Campo di applicazione v_min e v_max non conosciuta
  - - - Taglio Libero Ortogonale
    - - f(x):

        Materiale

        Area Sezione di truciolo, \(h_d\)

        \(v_c\)

        Materiale e geometria utensile, \({\gamma}\)
